RCDC風冷自卸式電磁除鐵器
RCDC系列風冷自卸式電磁除鐵器，是在RCDC系列風冷懸掛式電磁除鐵器的基礎上增加了驅動電機、滾筒、帶刮板的卸鐵膠帶等組成的卸鐵機構。在工作過程中卸鐵機構自動將卸鐵皮帶上吸附的鐵磁性物質送到除鐵器以外的集鐵箱內，無需停電人工清理，實現了除鐵自動化。
在鋼鐵廠、水泥廠多用于礦渣除鐵和保護輥壓機、立磨、破碎機等重要設備。

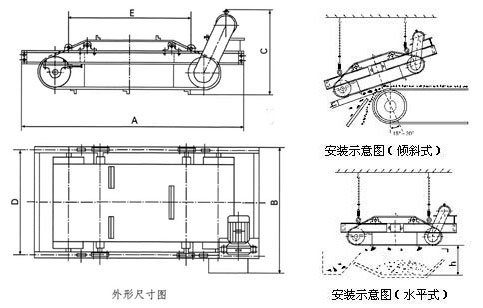

外形尺寸及安裝示意圖：
主要技術參數：
型號 | 適應帶寬mm | 額定吊高mm | 磁場強度≥MT | 物料厚度≤mm | 勵磁功率≤KW | 驅動功率≤KW | 適應帶速≤m/s | 重量Kg | 外型尺寸mm | ||||
A | B | C | D | E | |||||||||
RCDC-5 | 500 | 150 | 60 | 100 | 1.2 | 1.5 | 2.5 | 1080 | 2060 | 965 | 720 | 770 | 455 |
RCDC-6 | 600 | 175 | 60 | 120 | 2 | 1.5 | 1350 | 2160 | 1170 | 810 | 1070 | 575 | |
RCDC-6.5 | 650 | 200 | 70 | 150 | 3 | 2.2 | 1530 | 2380 | 1370 | 820 | 888 | 650 | |
RCDC-8 | 800 | 250 | 70 | 200 | 4 | 2.2 | 2100 | 2340 | 1420 | 860 | 923 | 800 | |
RCDC-10 | 1000 | 300 | 70 | 250 | 6 | 3 | 3380 | 2810 | 1700 | 880 | 1180 | 1450 | |
RCDC-12 | 1200 | 350 | 70 | 300 | 8 | 4 | 4150 | 3000 | 1850 | 850 | 1650 | 1500 | |
RCDC-14 | 1400 | 400 | 70 | 350 | 12 | 4 | 5500 | 3280 | 2070 | 1020 | 1600 | 1410 | |
RCDC-16 | 1600 | 450 | 70 | 400 | 15 | 5.5 | 6900 | 3600 | 2270 | 1050 | 1800 | 1500 | |
RCDC-18 | 1800 | 500 | 70 | 450 | 20 | 7.5 | 8800 | 4380 | 2500 | 1160 | 2220 | 2850 | |
RCDC-20 | 2000 | 550 | 70 | 500 | 26 | 7.5 | 10500 | 4600 | 2750 | 1300 | 2470 | 3100 | |
RCDC-22 | 2200 | 600 | 70 | 550 | 32 | 7.5 | 12900 | 5100 | 3100 | 1600 | 2800 | 3450 | |
